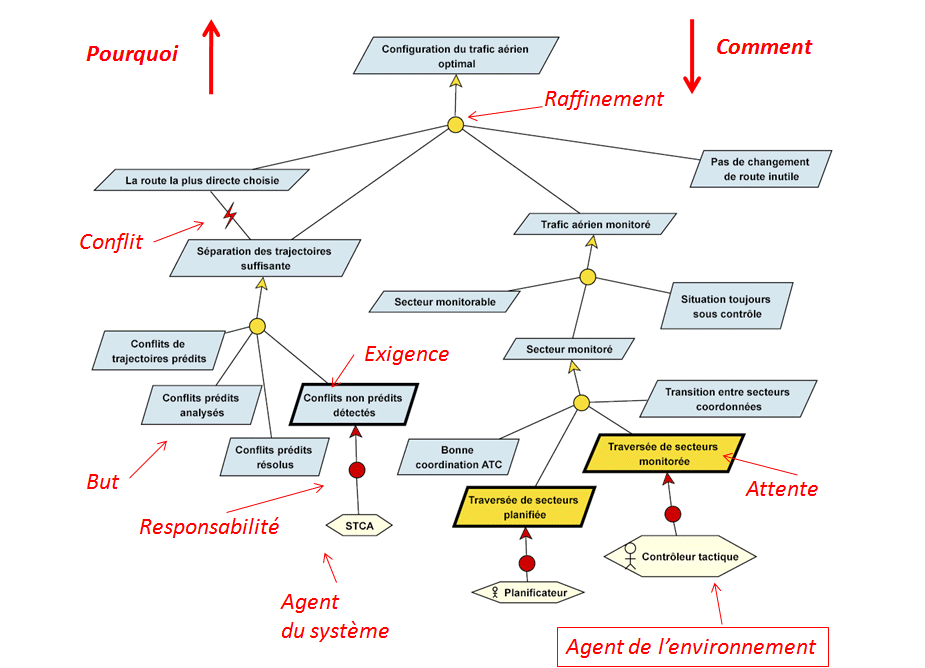

Exemple d'un diagramme de butsL'exemple est tiré d'une étude effectuée pour le contrôle aérien britannique. A noter que les buts peuvent être raffinés suivant différentes tactiques: par agent contributeur, par cas, par jalons. Exemple d'un diagramme de responsabilitéLa figure illustre quelques responsabilités de l'équipage d'un avion dans le cadre d'un application de gestion du trafic aérien. Ce type de diagramme est généré automaiquement par Objectiver sur base des diagrammes de buts. Retour à la section Survol. |
